Назначение PC-3000 for Windows (UDMA)

Программно-аппаратный комплекс PC-3000 for Windows (UDMA) предназначен для диагностики и ремонта HDD (восстановления работоспособности) с интерфейсом ATA (IDE) и SATA (Serial ATA 1.0, 2.0), емкостью от 1 Гб до 750 Гб, производства: Seagate, Western Digital, Fujitsu, Samsung, Maxtor, Quantum, IBM (HGST), HITACHI, TOSHIBA c форм-фактором 3.5'' - настольные ПК; 2.5'' и 1.8'' - накопители для ноутбуков; 1.0'' - накопители для портативной техники, с интерфейсом Compact Flash. К каждому из которых можно, в свою очередь, подключить несколько HDD.

Принципы функционирования

Диагностика HDD осуществляется в обычном (пользовательском) режиме и в специальном технологическом (заводском) режиме. Для этого в комплекс PC-3000 for Windows (UDMA) входит набор технологических переходников и адаптеров, которые используются для ремонта HDD и восстановления данных.

Для первоначальной диагностики HDD запускается универсальная утилита PC-3000, которая диагностирует HDD и указывает все его неисправности. Далее запускается специализированная (предназначенная только для этого семейства) технологическая утилита, которая и осуществляет ремонт HDD.

Непосредственно ремонт HDD заключается в обнаружении и устранении повреждений в служебной зоне, перезаписи Flash ПЗУ, восстановлении системы трансляции, обнаружении дефектных участков магнитных поверхностей и исключении их из рабочего пространства HDD. Весь процесс ремонта можно разделить по пунктам:

Диагностика платы электроники HDD, при которой проверяются ПЗУ, находящиеся на плате, проверяется целостность их содержимого и соответствие версии. В случае необходимости производится их перезапись. Данные для записи беруться из эталонных данных в базе PC-3000.
Диагностика служебной зоны HDD, которая находится в гермоблоке на минусовых цилиндрах, и выявление разрушенных служебных модулей. Если необходимо, то восстановление поврежденных модулей методом пересчета или их перезапись из эталонных данных базы PC-3000.
Поиск дефектных секторов на поверхностях HDD и их скрытие. Скрытие осуществляется за счет резервной зоны HDD, специально предназначенной для этого. Емкость HDD при этом не уменьшается.
Процесс программного ремонта HDD максимально информативен и требует от оператора наличия только базовых знаний о строении HDD. При этом он достаточно эффективен - позволяет ремонтировать до 80% всех неисправных HDD.

Состав PC-3000 for Windows (UDMA)

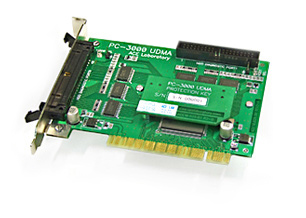

Комплект поставки PC-3000 for Windows (UDMA): Плата-тестер PC-3000 UDMA ПО комплекса PC-3000 for Windows (UDMA) Двух портовый адаптер управления питанием PC-3K PWR2 Адаптер PC-USB-TERMINAL Адаптер PC-2" (для 2.5" и 1.8" HDDs) Адаптер PC-CF (для 1.0" HDDs Compact Flash) Адаптер PC PATA-SATA Адаптер PC-SEAGATE Адаптер PC-SEAG.SATA Переходник PC-QUANTUM Переходник PC-MX-SAFE Щуп ATMR, HTS548, HTS726 Щуп AVV2, VLAT Интерфейсные кабели IDE 80 pin (80 см.) Интерфейсный кабель IDE 80 pin (34 см.) Кабели питания HDD Кабель питания PC-MX-SAFE Кабель USB Кабель HDD-10 pin (30 см.) Руководство пользователя

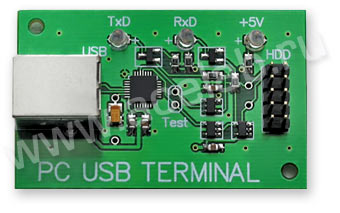

Адаптер PC-USB-TERMINAL

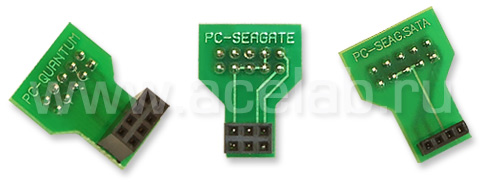

Адаптеры PC-QUANTUM, PC-SEAGATE, PC-SEAG.SATA

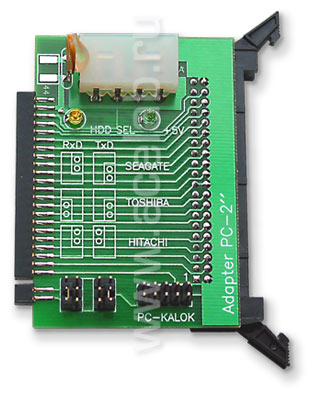

Адаптер PC-2" - предназначен для подключения 2.5" и 1.8" HDD

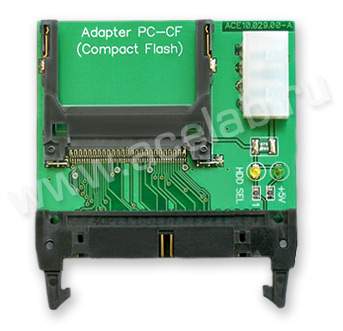

Адаптер PC-CF - предназначен для подключения 1.0" HDD (Compact Flash)

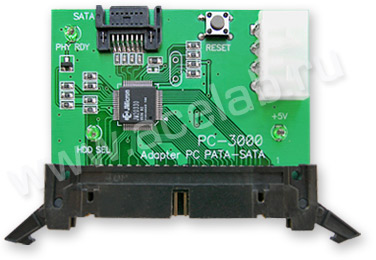

Адаптер PC PATA-SATA - предназначен для подключения SATA HDD

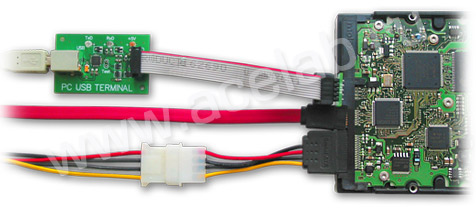

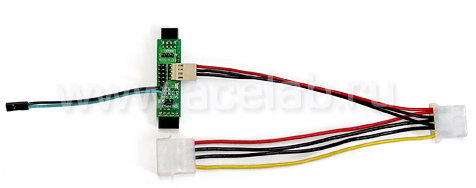

Схема подключения адаптера PC-USB-TERMINAL

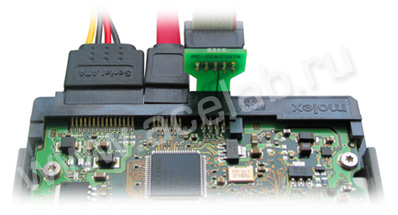

Схема подключения адаптера PC-SEAG.SATA


Переходник PC-MX-SAFE - предназначен для работы с накопителями MAXTOR в safe mode

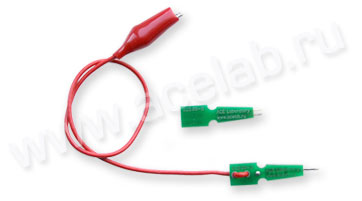

Щупы Unlock - 2,3 - предназначены для разблокировки HITACHI/IBM HDD


Комплект оборудования PC-3000 for Windows (UDMA)


Программное обеспечение и руководство пользователя

Программное обеспечение PC-3000 for Windows (UDMA)

Программное обеспечение комплекса PC-3000 for Windows (UDMA) построено с использованием технологии MDI. Это позволяет работать с 2-мя портами платы PC-3000 UDMA одновременно и независимо друг от друга в одном приложении. Кроме того, в состав ПО комплекса входят специализированные окна: выбора утилиты, ATA commander, скрипт система, управления базой данных. Использование технологии MDI позволяет размещать на рабочем столе все окна одновременно в рамках одного приложения PC-3000 for Windows (UDMA).

В состав ПО комплекса PC-3000 for Windows (UDMA) входят как универсальные утилиты, так и специализированные. С помощью универсальных утилит Вы сможете достаточно быстро произвести диагностику любого неисправного HDD и определить дальнейшие пути ремонта HDD. Непосредственно же ремонт HDD осуществляется при помощи специализированных утилит, которые индивидуальны для каждого семейства HDD.

Все специализированные утилиты позволяют выполнить следующие действия:

тестировать HDD в технологическом режиме; тестировать и восстанавливать служебную информацию HDD; читать и записывать содержимое Flash ПЗУ HDD; загружать программу доступа к служебной информации LRD; просматривать таблицы скрытых дефектов P-лист, G-лист, T-лист; скрывать найденные дефекты на поверхностях магнитных дисков; пересчитывать транслятор; изменять конфигурационные параметры. Для простоты работы в комплексе PC-3000 for Windows (UDMA) реализована новая база данных ресурсов (образы Flash ROM, служебные модули, треки служебной зоны). Она позволяет систематизировать все ресурсы HDD и хранить их в сжатом виде.

Основные отличия новой базы данных комплекса PC-30000 for Windows (UDMA) следующие:

новый сервер базы данных, использующий FireBird database server (один из самых надежных SQL серверов); новый механизм индексации хранящихся в базе данных ресурсов для ускорения процесса поиска; возможность создания разделяемой базы ресурсов, используемой несколькими комплексами PC-3000 for Windows (UDMA) одновременно; возможность управления политикой бэкапирования данных; возможность создания базы данных объемом более 4 Гб. Хочется отметить еще одну уникальную возможность - самостоятельное добавление пользователем новых ресурсов от новейших моделей HDD и осуществление их поиска в базе PC-3000.

Специализированные режимы для опытных пользователей

Специально для опытных пользователей, самостоятельно изучающих HDD, в состав программного обеспечения комплекса PC-3000 for Windows (UDMA) входят специализированные режимы: встроенная скрипт система и ATA commander.

Скрипт система - позволяющая самостоятельно силами пользователя реализовать на встроенном языке программирования Visual Basic Script алгоритмы подачи команд в HDD, включая подготовку данных и интерпретацию результатов. Для доступа к HDD предоставляется развитая объектная модель, которая используется утилитами комплекса. В качестве "теста пользователя" реализованный алгоритм может быть подключен к любой утилите комплекса PC-3000 for Windows (UDMA).

ATA commander - интерактивный режим, позволяющий пользователю без навыков программирования подавать команды в HDD, включая технологические. ATA commander позволяет установить значение регистров HDD (включая регистры режима LBA 48), подготовить и отобразить данные команд HDD с помощью редактора двоичных данных. Последовательность подаваемых команд в HDD может быть классифицирована по типам и сохранена в файл для дальнейшего использования или отправлена другому пользователю комплекса. На основании данных команды HDD, ATA commander может сгенерировать текст скрипта для использования из Script системы или в качестве "теста пользователя".

Список поддерживаемых накопителей вы можете найти на сайте производителя.

Описание устаревшей модели доступно здесь
