Описание и состав PC-3000 for SCSI

PC-3000 for SCSI - программно-аппаратный комплекс предназначен для всестороннего тестирования и ремонта HDDs с интерфейсом SCSI всех типов.

Cовместно с Data Extractor-ом комплекс осуществляет восстановление данных пользователя с поврежденных SCSI HDD. Комплекс может одновременно работать с HDD в количестве от 1-го до 15-и и проводить тесты и сервисные операции для каждого из них и независимо от других. Например, для одного запустить тест чтения, для другого - тест записи, для третьего - копирование данных и т.д. Работа с накопителями осуществляется через стандартный SCSI HOST контроллер, который в комплект поставки не входит и приобретается дополнительно. Восстанавливаемые SCSI HDD могут быть подключены и отключены от контроллера без перезагрузки компьютера и перезапуска утилиты. В комплект поставки входит специализированная плата PC-KEY2, позволяющая программно управлять питанием 1-го SCSI накопителя через встроенный адаптер управления питанием и 3-мя внешними, стандартными источниками питания ATX. К каждому из которых можно, в свою очередь, подключить несколько HDD.

Контроллер управления питанием PC-KEY 2

Принципы функционирования

ПО комплекса имеет оригинальный, удобный интерфейс, аналогичный PC-3000 for Windows. Комплекс PC-3000 for SCSI осуществляет тестирование, диагностику и ремонт SCSI HDD в соответствии со спецификацией SCSI для HDD, а также в ее расширении при работе в технологическом режиме HDD SCSI.

Возможности PC-3000 for SCSI позволяют создавать как образ HDD (полную посекторную копию), так и сохранять любой участок поверхности восстанавливаемого SCSI HDD в файл на другой HDD и затем записать эти данные на выбранный носитель. Копирование может осуществляться с одного на несколько накопителей одновременно. Эта возможность может быть использована для тиражирования HDD или восстановления данных в случае, когда HDD-источник имеет сбойные сектора и необходимо восстановить с него данные, но из-за зависания или сбоев в работе сделать это не удается штатными способами.

Программа снабжена редактором секторов, который позволяет просматривать и редактировать выбранные участки поверхности. Все результаты тестов можно сохранять в файлы или базу данных. При работе ведется протоколирование всех действий. С помощью PC-3000 for SCSI возможно проведение тестирования производительности HDD и индикацию ее в виде графиков. Скорость обмена показывается в Мбайт/сек для команд, связанных с обменом данными, или в количестве обработанных LBA за секунду для тестов, не передающих данные, например, верификации поверхности.

Достоинством PC-3000 for SCSI является то, что работа со SCSI HDD ведется на максимально возможной скорости, которая для всех операций, связанных с передачей данных (чтения, записи, тиражирования, копирования) определяется возможностями HOST контроллера SCSI и не зависит от количества подключенных HDD. Так, при применении современных контролеров Ultra320, у которых скорость передачи между буфером HDD и контроллером составляет 320 Мбайт/сек., скорость передачи будет уже ограничиваться не контроллером, а максимальной скоростью передачи данных канала чтения самого накопителя между поверхностью HDD и его буфером, которая в современных HDD не превышает 90 Мбайт/сек. Из этого следует, что при подключении к контроллеру, например, 4-х HDD Ultra320 и запуске на всех 4-х теста чтения или создания имиджа данных из одного HDD на 3 других, скорость передачи данных на каждом из HDD будет приближаться к максимально возможной - 60-80 Мбайт/сек, и равняться той, которая будет показана при подключении к контроллеру единственного HDD. Например, скорость верификации или чтения всей поверхности HDD с емкостью 73 Гбайта составляет примерно 24 минуты. Скорость одновременной верификации всей поверхности 15-ти HDD с такой же емкостью составит те же 24 минуты.

В PC-3000 for SCSI реализована возможность расширения функциональности комплекса самим пользователем - написания собственных тестов на встроенном языке программирования Visual Basic Script. Встроенная скрипт система позволяет получить доступ ко всем функциям PC-3000 for SCSI будь то оконный интерфейс, работа с базой данных, подача любых команд SCSI (включая технологический режим), работа с буфером обмена и т.д.

Все результаты тестов можно сохранять в файлы или базу данных, для чего для каждого HDD заводится свой каталог с уникальным именем - профиль. Результаты можно просмотреть или использовать в последующих тестах. При работе ведется протоколирование всех действий.

Программно-аппаратный комплекс PC-300 for SCSI может функционировать под управлением операционных систем: Microsoft Windows 98/ME, Windows 2000, Windows XP. Требования к аппаратной конфигурации компьютера определяются требованиями операционной системы. Обязательно наличие и инсталляция SCSI адаптера.

Комплекс PC-3000 for SCSI поставляется с техническим руководством, в котором описаны методики диагностики, ремонта SCSI HDD, интерфейса SCSI и всех компонентов SCSI-системы - кабели, коннекторы, терминаторы, сигналы, сообщения, команды и т.д.

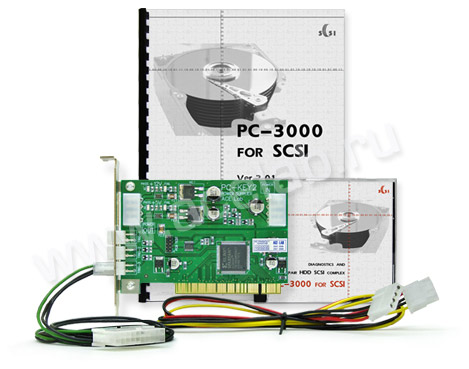

Состав комплекта PC-3000 for SCSI

Плата PC-KEY2 (Power Supplier)
Кабель питания HD
Кабель Mini-Fit для подключения блока питания ATX
Программное обеспечение PC-3000 for SCSI
Инструкция по эксплуатации
Конверт с лицензией и инсталляционным ключом

Состав комплекта PC-3000 for SCSI

Программное обеспечение PC-3000 for SCSI

Программное обеспечение комплекса PC-3000 for SCSI состоит из универсальной утилиты (общее тестирование SCSI HDD) и специализированных утилит (для работы в технологическом режиме с HDD SCSI). В настоящее время в состав комплекса входят три специализированные утилиты: IBM, Maxtor-Quantum, Seagate, которые позволяют проводить тестирование этих HDD в технологическом режиме, проверять и восстанавливать служебную информацию. В случае обнаружения ошибки утилиты используют дополнительный список Vendor кодов ошибок UEC - Unit Error Code, недоступных из универсальной утилиты. Этот UEC-list детализирует причину возникновения ошибки и во многих случаях позволяет очень точно определить, почему возникает ошибка и выявить возможные пути ремонта HDD или восстановления данных.
