Назначение PC-3000 Portable

При решении задач восстановления данных, иногда возникает необходимость выполнения работ непосредственно у заказчика. В такой ситуации нет возможности "на оперативное разворачивание" полнофункционального комплекса и выполнение всего спектра работ по восстановлению данных. Первостепенной задачей является быстрая диагностика и восстановление данных простой и средней сложности, и желательно в автоматическом режиме.

Специально для такого использования разработан комплекс PC-3000 Portable, который может подключаться к любому компьютеру через USB интерфейс и позволяет диагностировать и восстанавливать данные с HDD с интерфейсами ATA (IDE) и SATA (Serial ATA), емкостью от 20 Гб до 750 Гб с форм-фактором 3.5″ и 2.5″.

Принципы функционирования

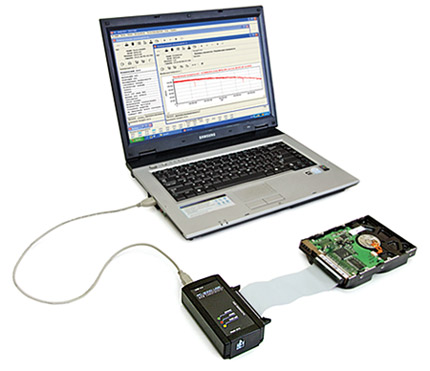

Комплекс PC-3000 Portable может быть установлен на любой PC совместимый компьютер, имеющий два порта USB2.0. Для мобильного применения рекомендуется использовать ноутбук. Для питания тестируемого HDD необходимо дополнительно использовать внешний блок питания стандарта АТХ, который управляется от адаптера-тестера "PC-3000 USB". Питание самого адаптера-тестера осуществляется через USB интерфейс компьютера.

К адаптеру-тестеру "PC-3000 USB" может быть подключен один ATA (IDE) накопитель формата 3.5″. Для подключения HDD с интерфейсом SATA или HDD форма фактора 2.5″ используются адаптеры "PC PATA-SATA" и "PC-2″" соответственно. Работа с накопителями в терминальном режиме осуществляется через адаптер "PC-USB-TERMINAL" и переходники "PC-SEAGATE", "PC-SEAG.SATA".

При работе в Data Extractor-e, при создании копии данных с неисправного накопителя, есть возможность создания образа диска в виде файла или в виде полной посекторной копии на штатно подключенный накопитель (в случае использования ноутбука, необходимо использовать внешний USB HDD).

Состав PC-3000 Portable

• Адаптер-тестер "PC-3000 USB", имеющий один PATA UDMA33 порт
• Программное обеспечение комплекса "PC-3000 Portable"
• Адаптер технологического режима - "PC-USB-TERMINAL"
• Адаптер для подключения 2.5″ и 1.8″ HDD - "PC-2″"
• Адаптер для подключения SATA HDD - "PC PATA-SATA"
• Переходник для подключения HDD SEAGATE, SAMSUNG c интерфейсом ATA - "PC-SEAGATE"
• Переходник для подключения HDD SEAGATE c интерфейсом SATA - "PC-SEAG.SATA"
• Переходник для подключения HDD SAMSUNG 2.5″ c интерфейсом SATA - "PC-SAMSUNG"
• Переходник для подключения HDD FUJITSU 2.5″ c интерфейсом SATA - "PC-FUJ.SATA"
• Переходник для подключения HDD TOSHIBA 2.5″ c интерфейсом SATA - "PC-TOSH.SATA"
• Интерфейсный кабель UDMA33 (34 см)
• Кабели USB для подключения адаптеров "PC-3000 Portable" и "PC-USB-TERMINAL"
• Кабель HDD-10 для подключения адаптера "PC-USB-TERMINAL" к технологическому разъему накопителей через переходники: "PC-SEAGATE", "PC-SEAG.SATA" и адаптер "PC-2″"
• Кабель управления блоком питания стандарта ATX (80 см)
• Кабель питания переходника "PC PATA-SATA"
• Руководство пользователя.

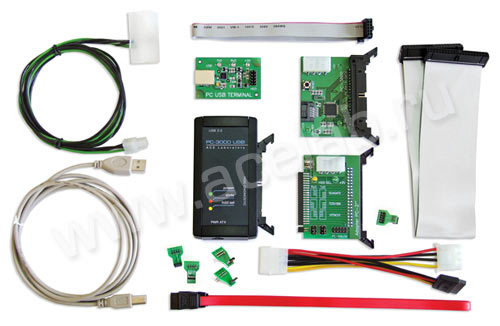

Состав комплекта PC-3000 Portable

Руководство пользователя и программное обеспечение PC-3000 Portable

Программное обеспечение PC-3000 Portable

По структуре программного обеспечения, комплекс PC-3000 Portable представляет собой объединение модифицированных комплексов PC-3000 for Windows UDMA и Data Extractor UDMA. Изменения коснулись, прежде всего, упрощения работы с HDD, добавления автоматических режимов и интегрированной справочной системы. Для хранения ресурсов HDD, как и прежде, используется система профилей и база данных, совместимая с базой комплекса PC-3000 for Windows UDMA. Это позволяет обмениваться ресурсами между пользователями этих комплексов.

Все основные режимы работы утилит комплекса PC-3000 Portable аналогичны режимам работы комплекса PC-3000 for Windows UDMA:

• Тестировать накопитель в технологическом режиме
• Тестировать и восстанавливать служебную информацию накопителя
• Тестировать магнитные головки HDD
• Читать и записывать содержимое Flash ПЗУ накопителя
• Загружать программу доступа к служебной информации LDR
• Просматривать таблицы скрытых дефектов P-List, G-list, T-List
• Скрывать найденные дефекты на поверхностях магнитных дисков
• Пересчитывать транслятор
• Изменять конфигурационные параметры
• Обнулять S.M.A.R.T. накопителей
• Осуществлять разблокировку HDD (просмотр, очистка установленного пароля).

Модификации подверглись режимы, требующие глубокого понимания принципов работы HDD и режимы позволяющие, при неправильном их использовании, легко вывести накопитель из строя. Из списка поддерживаемых HDD убраны старые и редко встречающиеся модели.

В Data Extractor-е из режимов оставлены наиболее простые и автоматизированные: "Режим проводник", "Карта голов" и "Создание копии данных". Это позволило значительно упростить настройки копирования, которые превратились в два режима: быстрого вычитывания в UDMA с игнорированием BAD-секторов и вычитывание в PIO c установками максимально тщательного вычитывания данных. Кроме того, убраны сложные режимы ремонта логических структур, требующие существенных знаний файловых систем.

В целом, работа с HDD стала проще, понятнее и не требует глубокого изучения работоспособности HDD. Это позволяет использовать комплекс начинающими пользователями и в компаниях занимающихся восстановлением данных from time to time. Программное и аппаратное упрощение позволило сделать решение PC-3000 Portable доступнее для начинающих инженеров по восстановлению информации.
