Что такое "Data Extractor"
"Data Extractor" это специализированное программноe обеспечение, работающее
совместно с аппаратным комплексом PC-3000 и предназначенное для восстановления
данных с любых носителей информации (HDD IDE, HDD SCSI, Memory Flash Reader и др.).
Что такое "Data Extractor PCI"
"Data Extractor PCI" это новая версия популярного продукта Data Extractor. Она
работает совместно с новой платой тестером PC3000PCI и включает в себя все
последние разработки и исследования, проведенные в данной области нашей
компанией.
Поддерживаемые модели
Комплекс работает с HDD (ATA, Serial ATA), подключёнными к портам платы тестера
PC3000PCI, а также с любыми носителями информации, подключёнными штатно к портам
компьютера и идентифицируемыми операционной системой, исключая CD и DVD диски.
Комплекс не ограничен каким-то списком моделей.
В то же время при работе с HDD, подключённым к портам платы тестера PC3000PCI,
позволяет, используя особенности конкретных семейств и моделей, выполнять
нестандартные для интерфейса ATA (SATA) действия. Например, для многих
накопителей можно построить карту распределения секторов по физическим головкам
накопителя и использовать её в ходе работы по восстановлению данных.
Комплекс может работать совместно с активной утилитой комплекса "PC-3000 for
Windows" и использовать её возможности для построения карты распределения
секторов по головкам накопителя, чтения данных отличным от стандарта ATA
способом (например, осуществлять чтение данных с HDD по физическим параметрам) и
т.п. Учитывая эту особенность, можно говорить о том, что Data Extractor
поддерживает специфические возможности семейств и моделей тех HDD, которые
поддерживает комплекс "PC-3000 for Windows".
Основные принципы работы
Программное обеспечение "Data Extractor PCI" интегрировано в программную среду
"PC-3000 for Windows".

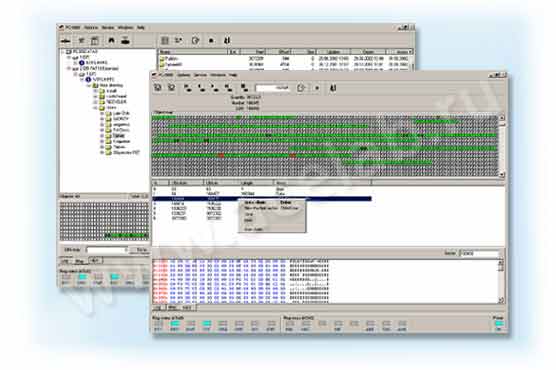

Программное обеспечение Data Extractor PCI
Работа с конкретным носителем информации оформляется как отдельная задача
восстановления данных, которая создаётся в диспетчере задач "Data Extractor PCI".
Одновременно могут выполняться несколько задач.
В ходе создания новой задачи пользователь определяет, с каким устройством он
собирается работать и какие действия собирается в ходе задачи выполнять.
Пользователь может выбрать опцию "Создавать копию данных" и в ходе работы задачи
будет создаваться копия данных (image) исследуемого устройства с посекторной
картой результатов. При этом данные, прочитанные с ошибкой, дополнительно,
статистически обрабатываются и в копию помещаются наиболее достоверные.
Пользователь может выбрать опцию "Создание виртуального транслятора" и получить
доступ к режимам, позволяющим восстанавливать данные с HDD, имеющих разрушенный
динамический транслятор. Эта неисправность проявляется, как пропуски или
смещения в данных.
При выборе для работы HDD, подключённого к портам платы PC3000PCI, пользователь
получает расширенные возможности управления накопителем в процессе работы с ним,
что очень важно в случае неисправных HDD:
возможность управления питанием и снятием его в критических ситуациях
возможность в ходе работы переинициализировать накопитель в случае сбоев в его
работе
возможность выбрать конкретную используемую команду чтения (с аппаратными
повторами, с программными повторами, без повторов и т.д.)
возможность использования для доступа к данным активной утилиты "PC-3000 for
Windows", это позволяет получить доступ к данных поврежденного накопителя в
технологическом режиме (techno on, super on)
Список подобных возможностей достаточно широк.
Наличие в составе программного обеспечения удобных режимов просмотра, анализа,
поиска и редактирования данных позволяет существенно сократить затраты времени
на восстановления данных.
Какие проблемы Вы можете решить, используя "Data Extractor PCI"
Основное назначение комплекса - восстановление данных с физически неисправных
накопителей HDD. В этом направлении у пользователя появляются следующие
возможности:
Восстановление данных с HDD имеющих множественные BAD сектора появляющиеся из-за
повреждения поверхностей или неисправностью блока магнитных головок (БМГ)
Восстановление данных с накопителей "срывающихся в стук", что может быть вызвано
разрушением СЕРВО-меток или неисправностью БМГ.
В случае поврежденных отдельных головок или поверхностей, возможно (до
перестановки исправного БМГ) создать копию данных с оставшихся исправных
поверхностей или головок накопителя.
Возможность восстанавливать данные с HDD, имеющих разрушения динамической
системы трансляции LBA - PCHS
Возможность во взаимодействии с "PC-3000 for Windows" восстанавливать данные по
физическим параметрам (PCHS) с некоторых моделей HDD не читающих "по логике" (LBA)
Наличие в составе программного обеспечения комплекса средств логического разбора
файловых систем FAT, NTFS и EXT2(3), позволяет решать задачи восстановления
данных в случаях, когда носитель исправен, а разрушена только логическая
структура данных.
Использование этих средств в случае неисправного накопителя часто позволяет
избирательно извлечь требуемые заказчику данные, не вычитывая всех данных
накопителя (не создавая полного имиджа диска), что существенно экономит время, а
в некоторых случаях само разрушающихся накопителей (царапающих диски), делает
это вообще возможным.
В чём основные отличия "Data Extractor PCI"
и многочисленных программ восстановления данных других производителей
Этих отличий несколько:
Основное определяется понятием "программно-аппаратный комплекс".
Работа с неисправными HDD с использованием портов платы тестера PC3000PCI через
драйвер этой платы позволяет работать даже с теми накопителями, подключение
которых к штатным портам IDE компьютера приводит к сбоям в работе компьютера или
операционной системы. При этом имеются дополнительные широкие возможности
управления неисправным накопителем и процессом вычитывания данных.
Взаимодействие и совместная работа с программой "PC-3000 for Windows" позволяет
восстанавливать данные с HDD, который невозможно полностью починить, а можно
лишь на время привести в состояние, когда "DataExtractor PCI" сам или во
взаимодействии с "PC-3000 for Windows" сможет читать с него данные.
Комплекс может помочь восстановить данные в таком специфическом случае
физических повреждений как разрушение системы динамической трансляции PCHS-LBA.
При такой неисправности накопитель, как бы исправен и на нем видны данные. Но
при попытке прочитать что-либо считывается мусор. Связано это с тем, то
накопитель неверно транслирует запрос данных операционной системы LBA в свое
физическое представление Physical Zone Cylinder Head and Sector.
Система "логического" разбора и восстановления - инструмент для
квалифицированных пользователей c разумным сочетанием режимов полностью
автоматического и "ручного" анализа и восстановления данных. Пользователь может
не только ждать результатов выполнения автоматического режима, но и вмешиваться
в процесс анализа, меняя условия и предпосылки его выполнения.
Используя режим "Проводник", пользователь может понять, как организованы данные,
проверить корректность важных структур, при необходимости скорректировать
требуемые данные и быстро проверить последствия корректировки. Причём, если
создаётся копия данных, изменения вносятся в неё, что позволяет не беспокоиться
во время экспериментов о сохранности исходных данных.
Возможность использовать режимы логического восстановления в случае, когда
создаётся копия данных, это ещё одно важное принципиальное отличие, которое
особенно ценно в случае накопителей с серьёзными физическими проблемами. Дело в
том, что в ходе выполнения этих режимов, требуемые данные читаются с
неисправного накопителя только раз и при повторной надобности читаются уже из
копии. Причём читаются только требуемые для конкретного действия данные, что
существенно уменьшает общий объём читаемых с неисправного накопителя данных,
снижает нагрузку на него и уменьшает затраты времени на восстановление. Иногда
такой подход единственный позволяющий восстановить данные с неисправного
накопителя.
Может ли пользователь добавлять свои режимы
Программная среда "PC-3000 for Windows" в которую интегрирован "Data Extractor
PCI" позволяет пользователю создавать и использовать программы на Visual Basic
из которых можно выполнять обращения как ко всем COM-объектам входящим в состав
комплекса так и к пользовательским объектам, что существенно расширяет
возможности комплекса для квалифицированных пользователей.
Примеры использования
Накопитель, имеющий большое количество дефектных секторов (ошибки UNC, AMNF,
IDNF), но не срывающийся при работе в стук.
Первое, что надо предпринять, прежде чем выполнять полное копирование диска- это
определиться вместе с клиентом с местоположением и объемом требуемых данных.
Если клиенту требуются все данные с диска независимо от степени физических
разрушений и стоимости работ, имеет прямой смысл сначала создать полную копию на
другой диск, и, лишь после этого, если потребуется, заниматься анализом
логических разрушений.
Если речь идет о конкретном разделе, имеет смысл уточнить его положение с
помощью режима "проводник" (карта MBR или соответствующего раздела). Даже если
MBR разрушена и не удается из нее определить положение нужного раздела, имеет
смысл поискать загрузочные записи и из них получить нужную информацию. Только не
стоит искать по всему диску - нашли одну, из нее получили информацию о размере
раздела, ищем следующую за ним, это сильно экономит время (особенно для диска с
большими разрушениями).
Если диск очень сильно разрушен или есть подозрение, что он может быстро выйти
из строя, имеет смысл до полного копирования определиться с самыми важными
данными и, если разрушения позволяют, используя режим "проводник", сначала
скопировать их, и, лишь после этого переходить к копированию всего.
В случае же относительно небольшого объема данных использование режима проводник
предпочтительно.
Если принято решение о копировании области, имеет смысл выполнять это в два или
более проходов:
1. Быстрый проход- без остановок на попытки чтения
секторов с ошибками. Количество попыток чтения по минимуму. Возможна опция "Пропускать
сектора с ошибками" и установка размера прыжка при чтении ошибок. Этот проход
предназначен для копирования основной, легкодоступной части данных из опасения,
что накопитель может выйти из строя. Возможна вариация командами чтения.
2. Уточняющий проход. Увеличенное количество попыток
чтения сбойных секторов (в зависимости от состояния накопителя), опция "Пропускать
сектора с ошибками" сброшена, размер прыжка при ошибке чтения - один сектор.
Имейте в виду - сильно увеличивать количество повторов чтения имеет смысл лишь
для накопителя, который читает неустойчиво. В случае, когда накопитель на
сбойных секторах читает субъективно недостоверную информацию- это не имеет
смысла. Иногда имеет смысл для экономии времени установить опцию "Читать,
игнорируя CRC".
3. Все последующие проходы имеет смысл выполнять лишь для
конкретных областей (таблиц, файлов, папок...).
Накопитель, зависающий при попытке чтения дефектных секторов.
При работе с подобным накопителем рекомендации те же, что и для предыдущего
случая. Исключение- это использование сценария поведения программы при чтении
сбойного сектора. Состав сценария зависит от поведения накопителя. В основном
хватает либо программного, либо сочетания программного и аппаратного сбросов.
Иногда требуется выключение питания.
Накопитель, срывающийся в стук при попытке чтения дефектных секторов (сильные
разрушения поверхностей, царапины или неисправность читающей головки).
Рекомендации те же что и для первого случая за исключением обязательного
включения в сценарий поведения программы при потере готовности пункта "Выключать
питание накопителя". Необходима установка размера прыжка при чтении ошибок
равной (или чуть больше) количеству секторов на физической дорожке накопителя.
Возможно, это значение придется корректировать в процессе восстановления данных
в середине и в конце диска. Эта опция позволит вычитать все возможные данные по
оставшимся целым поверхностям до перестановки БМГ. Если необходимые данные
окажутся в этой области, то перестановка БМГ и не потребуется.
Имитация потери готовности.
Иногда на попытки чтения сбойных секторов тратится значительное время. При
большом количестве подобных секторов это может быть неприемлемо. Причем далеко
не всегда области разрушений накладываются на требуемые данные.
Можно, конечно, установить размер прыжка при чтении с ошибкой и "перепрыгивать"
области разрушений, однако время, затрачиваемое на одну попытку чтения сбойного
сектора, все равно может быть велико, и в этом случае можно сымитировать потерю
готовности накопителя, установив время ожидания таким образом, что нормальные
участки читаются без проблем, а при малейшем замедлении - потеря готовности и
соответственно прыжок. Время можно установить порядка 0.5-1 секунды. При этом из
сценария при потере готовности желательно убрать все лишнее и особенно
выключение питания. Обычно хватает только программного сброса.
После того, как читаемые без проблем данные будут скопированы, нужно убрать из
параметров опцию "Пропускать сектора с потерей готовности" и вернуть обратно
время ожидания.
Дальше следует действовать по обстоятельствам либо использовать проводник для
извлечения данных, либо выполнить второй проход, для более детального
вычитывания сбойных областей.
Накопитель, имеющий проблемы с блоком магнитных головок
Проявляется эта проблема следующим образом - протяженные зоны успешного чтения (светло-зеленые
на карте), регулярно чередуются с зонами либо не читающимися вообще, либо
читающимися с ошибками. Для накопителя с такой проблемой необходимо сделать
полную копию диска или требуемого раздела. При этом, если есть возможность
построить карту головок, то надо это выполнить и сначала скопировать информацию
с рабочих головок, и лишь после этого читать с оставшихся (возможно после
перестановки БМГ). Если карту голов построить невозможно (алгоритм не
срабатывает)- воспользуетесь для обхода зон, соответствующих нерабочим головам,
либо прыжками при потере готовности HDD (возможно, ее даже не придется
имитировать, однако время ожидания можно сократить), либо прыжками при чтении с
ошибкой. Размер прыжка подбирается так, чтобы с 1- 2 раз перепрыгнуть зону,
соответствующую нерабочей головке. После того, как копия будет создана- следует
логическое восстановление, но уже работать не с поврежденным накопителем, а с
его виртуальной копией.
Накопитель IBM, имеющий большое количество Soft-BAD.
Soft-BAD это ошибки не связанные с дефектами магнитных поверхностей или головок.
Они появляются как программный сбой в работе накопителя при операции записи. В
результате код CRC записанный в поле паритета не совпадает с подсчитанным по
данным сектора и формируется ошибка UNC. Такая неисправность очень часто
встречается у накопителей IBM/HGST
Подобная ситуация отличается тремя характерными особенностями:
Время, затрачиваемое на попытку чтения сбойного сектора очень велико (порядка 8
секунд)
Обычно эти сектора располагаются областями по несколько десятков подряд
Читать сбойные сектора многократно обычно нет смысла, так как они всегда
читаются с ошибкой и содержимое настолько сильно запорчено, что статистическая
обработка мало что даёт (для областей таблиц FAT и каталогов FAT увеличить
количество повторов всё-таки имеет смысл).
В этом случае обычно при полном вычитывании имеет смысл воспользоваться
описанным выше приёмом имитации потери готовности, а после этого, при работе с
проводником перейти на команду "Читать, игнорируя CRC", это существенно
сэкономит время.
Накопитель с логическими разрушениями
Такая ситуация возникает, если накопитель физически исправен но к данным нет
доступа вследствие повреждений в логической структуре данных или если накопитель
был поврежден и удалось создать с него образ данных, но не 100% секторов были
считаны успешно.
В случае, когда создаётся копия, и речь идёт о накопителе с физическими
проблемами, которые вызвали логические разрушения, имеет прямой смысл
воспользоваться дополнительными режимами "Проводник", "Поиск регулярных
выражений", "Просмотр и редактирование сектора" для того, чтобы ускорить доступ
к данным.
Например, если из-за физических проблем разрушен MBR, имеет прямой смысл
реконструировать его (заполнить информацию о разделах) и быстро получить доступ
к данным. То же можно говорить о Boot секторах разделов. В случае, когда речь
идёт о разделах NTFS и есть проблема и с первыми 4 записями таблицы MFT и с MFT
Mirror имеет смысл воспользоваться картой раздела и собрать одну живую копию
первых 4 записей из двух.
Если можно просканировать таблицу MFT - выполните это. Это самый быстрый способ
(если не видно в проводнике сразу) построить виртуальную файловую систему и
получить доступ к требуемым данным. Таблица MFT занимает до 10% размера раздела
и для того, чтобы извлечь, например, 1 ГГБ данных, не придется копировать все,
что при серьезных физических проблемах может быть затруднительно и даже
невозможно.
Вообще же, серьезным логическим разбором рекомендуется заниматься после создания
копии на живом диске, подключенном штатно (UDMA100 и выше).
Контактная информация:
тел./факс: +7 (7142) 542444, 532444
E-mail:
|
Продукция
